浅谈反射面天线(图文)

　　自从自制了两米大锅以后，对自己收星技艺甚为满意，沾沾自喜自不在话下，其后又自制八木天线玩地面波，而后再自制全向J型高效率天线收地面波，效果甚为满意。也想自制的可搜我发表的文章。好了，进入正题！大家先看图片！

　　抛物线应用于反射面天线Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

　　即：无线电波经抛物面反射后，是同时抵达焦点f的。4Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

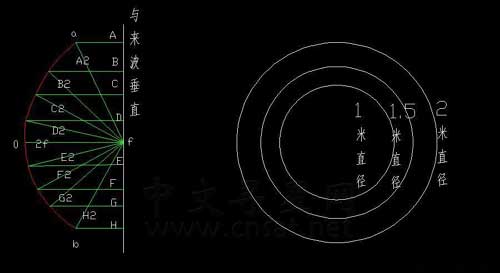

　　左图中，0为抛物线顶点，f为焦点，a、b为正馈天线外沿两个点。正馈天线中，抛物线顶点也是天线Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

　　在这里，馈源杆长为A2和B2，也即是a点到f点的距离或b点到f点的距离。4Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

　　再看右图思考反射效率。口径越大的锅为何增益越高？简单说他汇聚了更多的信号。4Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

　　计算面积便可窥出一斑。4Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

　　根据圆面积计算公式，面积等于圆周率乘以半径的平方得以下结果：4Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

　　2米口径时，他所汇聚的信号是3.14*1*1＝3.14平方米4Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

　　1.5米口径时，3.14*0.75*0.75=1.76平方米4Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

　　1米口径时，3.14*0.5*0.5＝0.785平方米4Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

　　由此可见，2米口径的锅是1米口径锅的4倍！而不是2倍啊~~~4Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

　　再比如自制2米正馈天线米精度合格，那么，就当锅底1米完全无信号反射，也有3.14－0.785＝2.355的有效反射面积，这外环1米的有效反射面积远大于1.5米口径完整锅！4Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

　　（此段所说面积，均为投影面积，并非反射面展开面积。实际应用中，反射面展开面积无意义。）4Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站

　　总结正馈天线形式之后，我们发现，上面左图中，离抛物线点，也是正馈锅中心点）越近，效率越低，探究原因，在于抛物线越靠近顶点，其线Fk卫客在线-亚洲卫星电视卫星参数-中文寻星参数网站
